Komponentenauswahl
TRFX nur die Pumpe
TFG komplett mit Motor fertig montiert

Pumpengröße
34 45 bis 75 L/min bei 3000 RPM
41 100 bis 150 L/min bei 3000 RPM
46 180 bis 250 L/min bei 3000 RPM

Schraubensteigung
34 45 L/min bei 3000 RPM
38 55 L/min bei 3000 RPM
50 75 L/min bei 3000 RPM

Motorflansch
80 Baugröße 80
90 Baugröße 90
112 Baugröße 100 / 112
132 Baugröße 132

Sauganschluss
oT1T2T3T4AX



Druckanschluss


Schaltplan

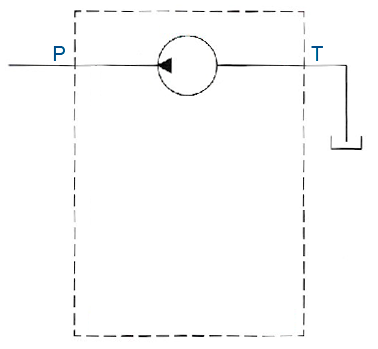

- ohne Geräuschreduzierung und ohne DBV

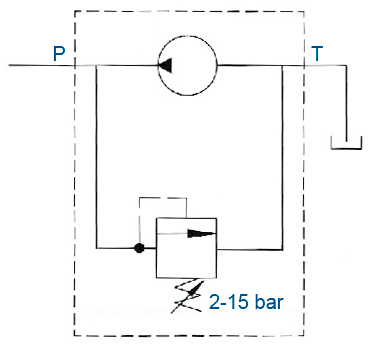

01 ohne Geräuschreduzierung, DBV 2 - 15 bar
02 ohne Geräuschreduzierung, DBV 10 - 50 bar
NV mit Geräuschreduzierung, ohne DBV
NV01 mit Geräuschreduzierung, DBV 2 - 15 bar
NV02 mit Geräuschreduzierung, DBV 10 - 50 bar



Zur Bestimmung der Drehzahl werden folgende Angaben benötigt
Polzahl
246

Frequenz
506050-60 Hz

Eingabe	Wert
Antriebsdrehzahl	n = U/min
Betriebsdruck	p = bar
dynamische Viskosität	v = mm²/s

SM-TRFXA034034M08

	Erklärung der Typenbezeichnung
SM	Triumflex® Schraubenspindelpumpe
TRFX	nur die Pumpe
A	fertig montiert
034	Pumpengröße 34
034	Schraubensteigung 34
M08	Motorflansch Baugröße 80
	Sauganschluss axial SAE 11/2 3000psi
	Druckanschluss SAE 1 3000psi
	ohne Geräuschreduzierung
	ohne Druckbegrenzunsventil
	Drehzahl = 2900 1/min
	Betriebsdruck = 10 bar
	Viskosität = 46 cSt
	Antriebsmoment = 4.7 Nm
	erforderliche Antriebsleistung = 1.4 kW
!	Motorleistung zu niedrig
	Fördervolumen = 53.3 l/min
	NPSH = 2.1 mWs
